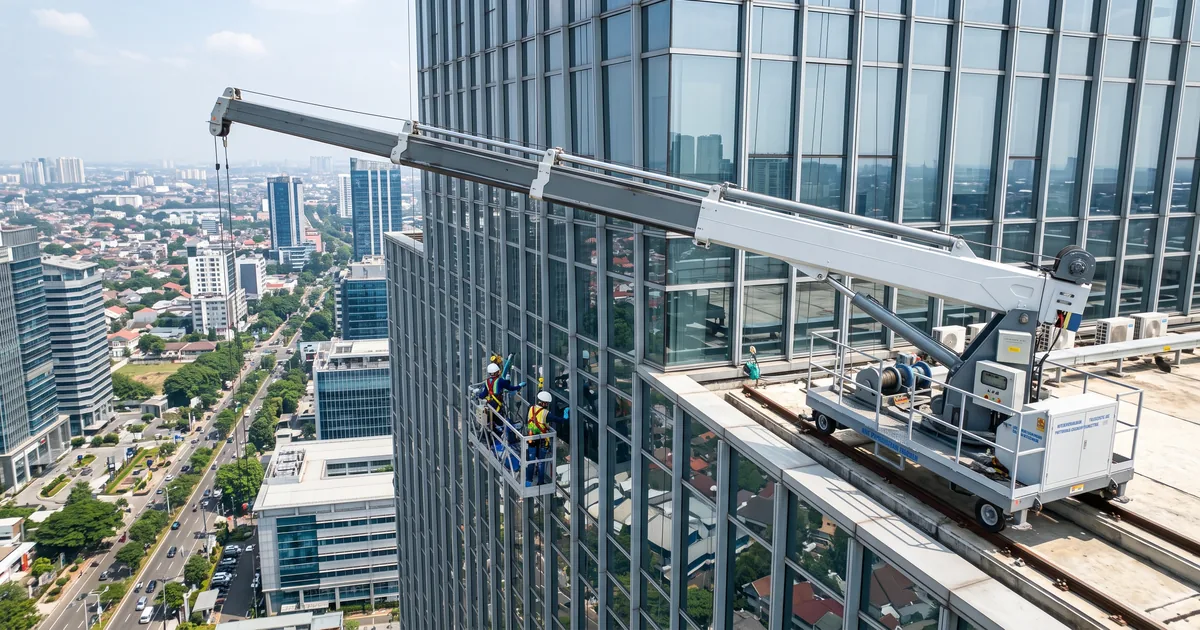

Gondola Telescopic Arm: Lengan Teleskopik yang Bisa Diperpanjang

Gondola telescopic arm adalah varian davit arm yang lengan horizontalnya dapat diperpanjang dan dipendekkan. Jangkauannya yang berubah inilah yang membuatnya menjadi pilihan ketika fasad gedung memiliki tonjolan — kanopi, mezzanine, balkon, atau profil berundak — yang tidak sanggup dijangkau lengan tetap.

Halaman ini menjelaskan cara kerjanya, keunggulan nyata di lapangan, batasan yang sering diremehkan, perbandingannya dengan davit tetap dan monorail, sampai proses pemasangan serta perawatannya. Untuk gambaran seluruh jenis, baca pillar jenis gondola.

Cara Kerja Lengan Teleskopik

Lengannya terdiri dari dua atau lebih bagian yang saling masuk. Bagian dalam dapat keluar dari bagian luar, sehingga panjang efektif lengan berubah sesuai kebutuhan.

• Penggerak pemanjangan — pada tipe standar diperpanjang dengan sistem baut atau tuas manual; pada tipe muda memakai motor listrik atau hidrolik sehingga operator dapat menyesuaikan dari dalam platform atau dari remote di atap.
• Penunjuk panjang aman — indikator yang menunjukkan panjang lengan dalam posisi kerja. Setiap panjang punya batas beban maksimum yang berbeda dan tidak boleh dilanggar.
• Pengunci posisi — pin atau klem pengunci yang mencegah lengan bergeser selama beban beroperasi.
• Titik gantung di ujung — hoist dan wire rope terpasang di ujung lengan, sehingga seluruh berat platform ditransfer ke pangkal lengan melalui momen tekuk.

Prinsipnya sama dengan davit biasa, hanya saja jarak beban dari pangkal lengan dapat berubah. Prinsip itulah yang membuat perhitungannya lebih kompleks.

Keunggulan Jangkauan Variabel

• Menjangkau di atas kanopi — lengan dapat diperpanjang melewati kanopi agar platform turun tepat di depan fasad, bukan tertahan di belakangnya.
• Melayani fasad berundak — satu unit dapat melayani beberapa tingkat yang berjarak berbeda dari titik tetap.
• Menghemat jumlah unit — tanpa kemampuan ini, gedung berprofil rumit sering membutuhkan dua atau tiga davit terpisah.
• Flexibilitas perpindahan — panjang dapat dipendekkan saat berpindah sisi agar tidak menabrak peralatan atap lain.
• Cocok untuk gedung lama — titik pemasangan hanya satu, sehingga beban struktur lebih terkendali dibanding memasang dua unit.

Keterbatasan yang Perlu Diperhitungkan

1. Semakin panjang, semakin kecil kapasitasnya — hubungannya tidak linear. Panjang maksimum sering tidak dapat dipakai bersamaan dengan beban maksimum.
2. Bagian yang bergeser perlu perawatan — bearing, guide, dan permukaan geser harus dilumasi; kekeringan menyebabkan lengan sulit diperpanjang dan aus prematur.
3. Biaya awal lebih tinggi — mekanisme teleskopik lebih kompleks daripada lengan tetap.
4. Butuh ruang putar — ketika diperpanjang, lengan membutuhkan ruang bebas yang lebih luas dari atap. Peralatan yang terlalu dekat dengan jalur lengan akan mengganggu operasi.

Perbandingan dengan Davit Tetap dan Monorail

Perbandingan lebih luas terhadap cara kerja lain tersedia di cara kerja gondola BMU dan spesifikasi teknis gondola ZLP.

Kapan Cocok untuk Gedung Anda

• Fasad memiliki kanopi, mezzanine, atau profil berundak.
• Titik kerja tersebar pada beberapa jarak dari tepi atap.
• Tidak memungkinkan memasang dua davit terpisah karena keterbatasan ruang atau struktur.
• Gedung lama yang hanya menerima satu titik pemasangan.
• Jumlah sisi kerja terbatas tetapi masing-masing sisi rumit.

Jika fasad Anda lurus panjang dan titik kerjanya berulang, monorail biasanya lebih ekonomis. Jika fasad bersudut siku, pertimbangkan omnidirectional.

Pemasangan dan Perawatan

1. Survei fasad: mengukur jarak setiap tonjolan, panjang maksimum yang dibutuhkan, dan ruang putar lengan.
2. Pengecekan struktur dan perhitungan beban pada panjang maksimum serta beban maksimum.
3. Fabrication lengan teleskopik beserta mekanisme penguncinya.
4. Instalasi pangkal lengan ke struktur, pemasangan hoist dan kabel.
5. Uji beban pada beberapa panjang lengan, tidak hanya pada panjang paling pendek.
6. Pelatihan operator khusus: bagaimana memilih panjang lengan dan mengapa batas beban berubah.

Perawatan menambah satu pekerjaan rutin pada davit biasa: pelumasan bagian dalam lengan. Selain itu, pemeriksaan limit switch dan pengunci panjang dilakukan setiap bulan, dan uji beban dilakukan setiap tahun.
