Sparepart Panel Kontrol Gondola: Penggantian & Perbaikan

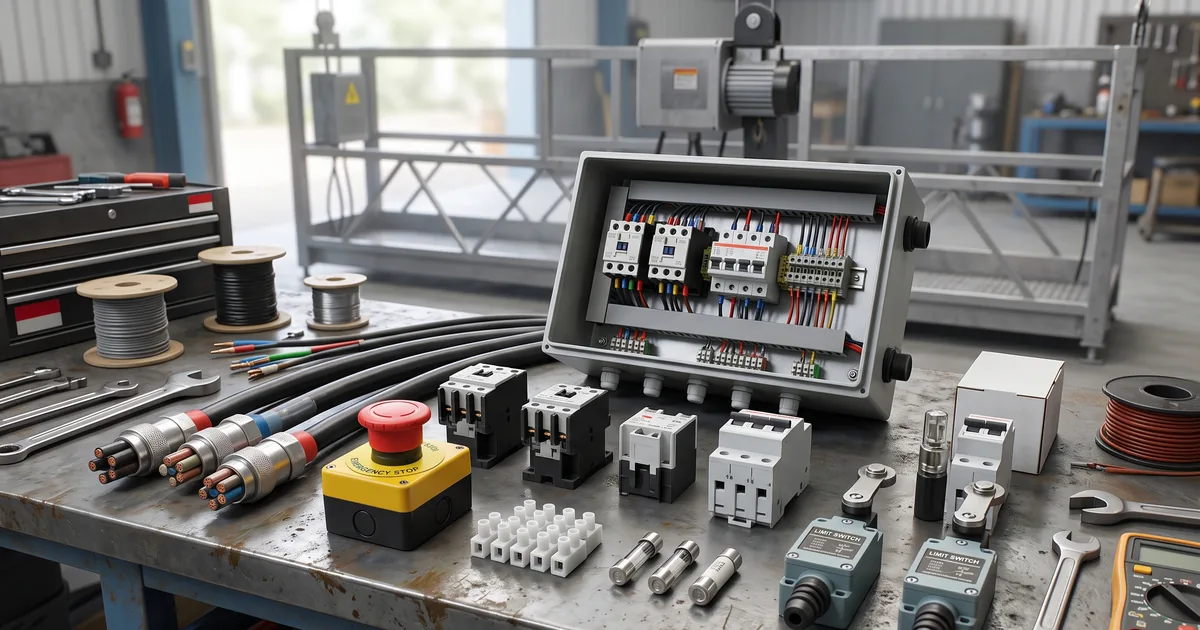

Sparepart panel kontrol gondola meliputi komponen elektrikal yang mengatur seluruh perilaku unit: saklar, contactor, relay, motor drive, inverter, tombol darurat, sensor batas, kabel, dan modul pengendali. Panel kontrol adalah bagian yang menerjemahkan perintah operator menjadi gerakan hoist, sekaligus yang memutus daya ketika kondisi tidak aman.

Kerusakan pada panel jarang terlihat sebagai kegagalan total. Lebih sering, unit hanya terasa aneh: tombol merespons terlambat, platform berhenti di tengah jalan, atau tombol darurat harus ditekan berkali-kali sebelum unit benar-benar mati. Gejala seperti ini menuntut pemeriksaan, bukan penambahan tombol atau penambal sementara.

Fungsi Panel Kontrol pada Gondola

Panel kontrol menerima daya dari sumber gedung, menyebarkannya ke motor hoist melalui rangkaian contactor, dan menjalankan logika pengaman sebelum mengizinkan gerakan. Beberapa fungsi utamanya:

• Menjalankan dan menghentikan motor — mengatur arah putaran sehingga platform naik atau turun sesuai perintah.
• Menjaga keseimbangan beban — memastikan kedua hoist bekerja pada kecepatan yang setara agar platform tetap datar.
• Menjalankan pengaman — memutus daya ketika tombol darurat ditekan, sensor batas aktif, atau arus melebihi batas.
• Menampilkan kondisi — lampu indikator dan pesan kesalahan yang membantu teknisi mendiagnosis masalah.

Karena berurusan dengan listrik tegangan tinggi dan beban berat, perbaikan panel tidak boleh dilakukan tanpa pemahaman elektrikal. Kenali dulu cara kerja gondola gedung tinggi sebelum membuka panel.

Kerusakan yang Sering Terjadi

• Contactor melekat atau aus — kontak logam menempel sehingga motor tidak bisa dihentikan, atau justru tidak mau menyalip daya.
• Relay pengaman tidak merespons — tombol darurat atau sensor batas aktif tetapi unit tidak terputus.
• Inverter atau motor drive rusak — kecepatan tidak terkendali, unit berhenti mendadak, atau muncul pesan kesalahan berulang.
• Kabel dan sambungan longgar — koneksi kendur menimbulkan panas lokal dan tegangan turun yang membuat hoist bekerja tidak normal.
• Modul rusak akibat air atau debu — panel yang tidak tersegel rapi di lingkungan lembap atau berdebu lebih cepat mengalami korosi pada papan sirkuit.
• Saklar dan tombol aus — kontak di dalam tombol tidak lagi menyambung bersih sehingga perintah terkadang tidak terkirim.

Kapan Panel Harus Diganti, Bukan Diperbaiki

Beberapa komponen masih layak diperbaiki, misalnya kabel yang sambungannya longgar atau saklar yang kotor. Namun ada kondisi yang menuntut penggantian seluruh modul:

• Papan sirkuit menunjukkan tanda terbakar, melepuh, atau korosi yang menyebar.
• Kerusakan terjadi berulang di titik yang sama meski komponen sudah diganti.
• Suku cadang modul sudah tidak diproduksi sehingga penyetelan tidak mungkin dikalibrasi ulang.
• Unit masih memakai sistem kontrol lama yang tidak lagi memenuhi persyaratan pengaman yang berlaku.

Pada kondisi terakhir, penggantian sistem kontrol sekaligus lebih aman daripada mempertahankan modul lama. Bila keausan terjadi pada komponen mekanis lain, baca halaman sparepart hoist dan brake gondola.

Cara Memilih Panel atau Komponen Penggantian

• Catat tipe dan nomor seri — setiap panel memiliki konfigurasi tertentu. Foto nameplate dan diagram kabel sudah cukup untuk mengidentifikasi.
• Cocokkan tegangan dan daya — panel untuk unit tiga fasa tidak boleh dipasang pada sistem satu fasa, begitu pun sebaliknya.
• Periksa kelengkapan pengaman — pastikan jalur tombol darurat, sensor batas atas dan bawah, serta pengaman beban tetap berfungsi setelah pemasangan.
• Pastikan kecocokan konektor — soket dan kabel harus sesuai agar pemasangan tidak membutuhkan sambungan tambahan yang justru rawan putus.
• Minta diagram kontrol — tanpa diagram, perbaikan berikutnya akan jauh lebih sulit dilakukan.

Komponen elektrikal termasuk bagian dari daftar suku cadang yang paling sering dicari. Daftar lengkapnya ada di halaman sparepart gondola.

Proses Penggantian dan Uji Fungsi

1. Pemotongan daya dan penguncian — pemutus daya dimatikan dan dikunci agar tidak ada yang menyalakan listrik selama pekerjaan berlangsung.
2. Pemetaan kabel — setiap sambungan ditandai dan didokumentasikan sebelum dilepas.
3. Pemasangan komponen baru — modul dipasang, kabel disambung mengikuti diagram, dan seluruh koneksi dikencangkan sesuai spesifikasi.
4. Penyetelan pengaman — ambang pengaman arus, waktu tunda, dan sensor batas dikalibrasi ulang.
5. Uji fungsi bertahap — diuji tanpa beban lebih dulu, dilanjutkan uji tombol darurat dan sensor batas, baru kemudian uji dengan beban.

Seluruh pengujian dicatat dalam berita acara serah terima. Untuk unit yang perlu diperiksa menyeluruh, gunakan layanan service gondola atau overhaul gondola.

Biaya Perbaikan Panel Kontrol

Panel tidak bisa diperkirakan harganya sebelum kerusakannya diketahui. Hal-hal berikut yang menentukan besarnya biaya:

• Seberapa luas kerusakan — penggantian satu contactor berbeda jauh dari penggantian seluruh modul pengendali.
• Ketersediaan komponen — panel generasi lama sering mengharuskan pemesanan khusus, sementara komponen umum dapat disiapkan dengan cepat.
• Kebutuhan kalibrasi — penggantian inverter atau motor drive disertai penyetelan parameter yang tidak bisa dilewati.
• Kondisi kabel pendukung — bila kabel ikut korosi atau melepuh, penggantiannya menambah waktu dan biaya kerja.
• Uji fungsi dan dokumentasi — pengujian menyeluruh beserta berita acara merupakan bagian dari pekerjaan, bukan pekerjaan tambahan.

Untuk perbandingan dengan pengadaan unit baru, lihat halaman harga gondola 2026.

Cara Mencegah Kerusakan Panel

• Jaga kebersihan sekat dan ventilasi — debu yang menumpuk menyerap kelembapan dan mempercepat korosi pada papan sirkuit.
• Periksa kabel secara berkala — kabel yang bergesek pada tepi panel lama kelamaan menyentuh pelindungnya dan memicu hubungan singkat.
• Pastikan panel tertutup rapat — penutup yang tidak tersegel membiarkan air dan debu masuk, terutama saat gedung sedang direnovasi.
• Hindari penyalaan dan pemadaman mendadak — lonjakan tegangan pada awal operasi menekan umur contactor dan inverter.
• Catat setiap gangguan — pesan kesalahan yang berulang adalah tanda awal masalah, bukan gangguan acak yang bisa diabaikan.

Kepatuhan

Pekerjaan pada sistem kontrol alat angkat mengikuti ketentuan UU No. 1 Tahun 1970 tentang Keselamatan Kerja dan PP No. 50 Tahun 2012 tentang Penerapan Sistem Manajemen Keselamatan dan Kesehatan Kerja. Setiap perubahan pada sistem pengaman wajib diuji dan dicatat sebelum unit kembali dioperasikan.
